Problemas. La reflexión de la luz

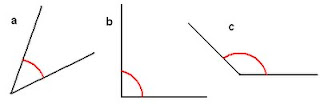

FIGURA 3

1. Utilizando un semicírculo mide los ángulos de la figura 3.

2. Utilizando regla y semicírculo, traza ángulos cuyas medidas sean: 20º, 60º, 90º, 120º, y 180º.

FIGURA 5

FIGURA 4

3. En las figuras 4 a, b y c se muestran rayos incidiendo sobre espejos planos. En cada caso traza la normal, mide el ángulo de incidencia y traza el correspondiente el correspondiente rayo reflejado.

FIGURA 6

4. En la figura 5 vemos un rayo incidiendo sobre un espejo plano y formando un ángulo de 40º con él. a) ¿Cuál es el valor del ángulo de incidencia? b) Traza el rayo reflejado.

5. En la figura 6 vemos el rayo reflejado por un espejo plano a) ¿Cuál es el valor del ángulo de reflexión? b) Representa el rayo incidente.

FIGURA 7

6. Representa un espejo plano en cualquier posición, dibuja un punto "O" frente a él. Traza 2 rayos que salgan del punto y a partir de ellos obtén la imagen del punto "O" e indica sus características.

7. Una persona se para frente a un espejo plano a una distancia de 1,5 m. a)¿Que distancia hay entre la persona y su imagen virtual? b) Si la persona se aleja del espejo, ¿el tamaño de su imagen aumenta disminuye o se mantiene igual?

FIGURA 8

8. El punto A' es la imagen del punto A (figura 7) en un espejo plano que no está dibujado. Encuentra la posición del espejo y dibújalo.

FIGURA 9

9. Mediante trazado de rayos, determinar las imágenes de los segmentos AB de las figuras 8 a y b.

10. Las figuras 9 a y b no son correctas, obsérvalas con atención e indica sus errores.

FI

11. Determina la imagen de los objetos dibujados en las figuras 10 a, b y c.

12. Ivana construyó un instrumento (periscopio) para poder observar qué pasa en el patio del vecino (figura 11). Sabe que tiene que colocar dos espejos planos dentro de él, pero no recuerda la ubicación correcta. a)Realiza un esquema del periscopio y ubica los espejos dentro de él. b) Traza la trayectoria de los rayos desde que entran al periscopio hasta que llegan a los ojos de Ivana
